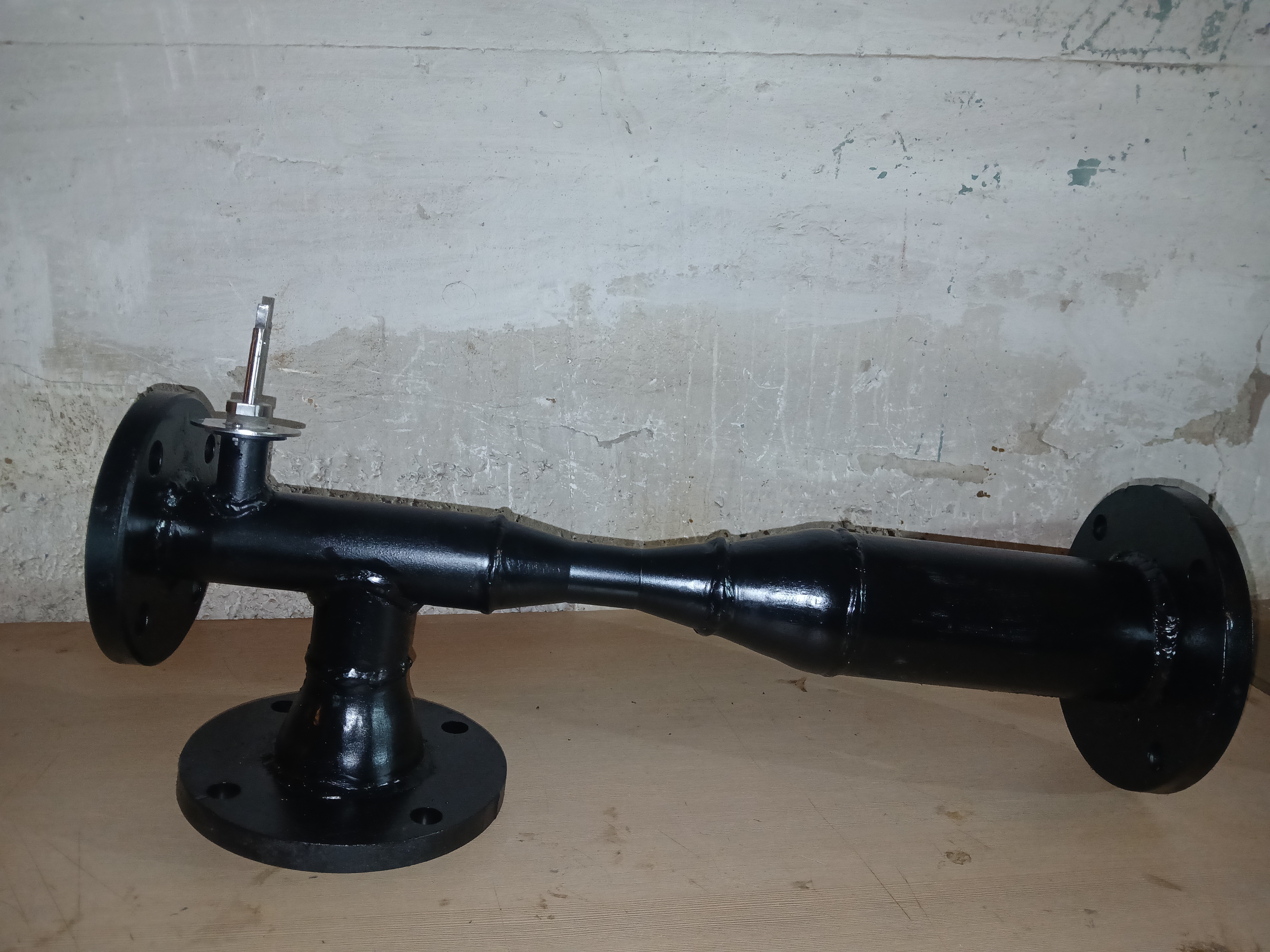

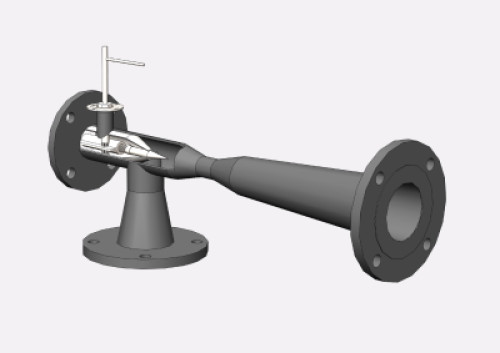

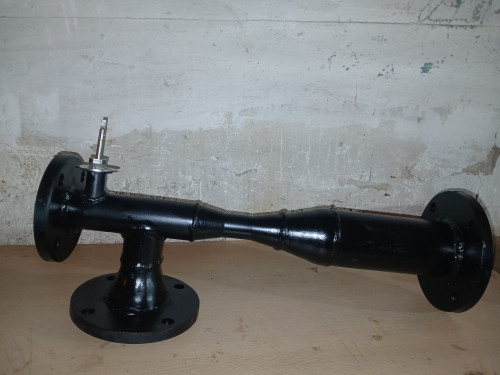

Регулируемый водоструйный элеватор

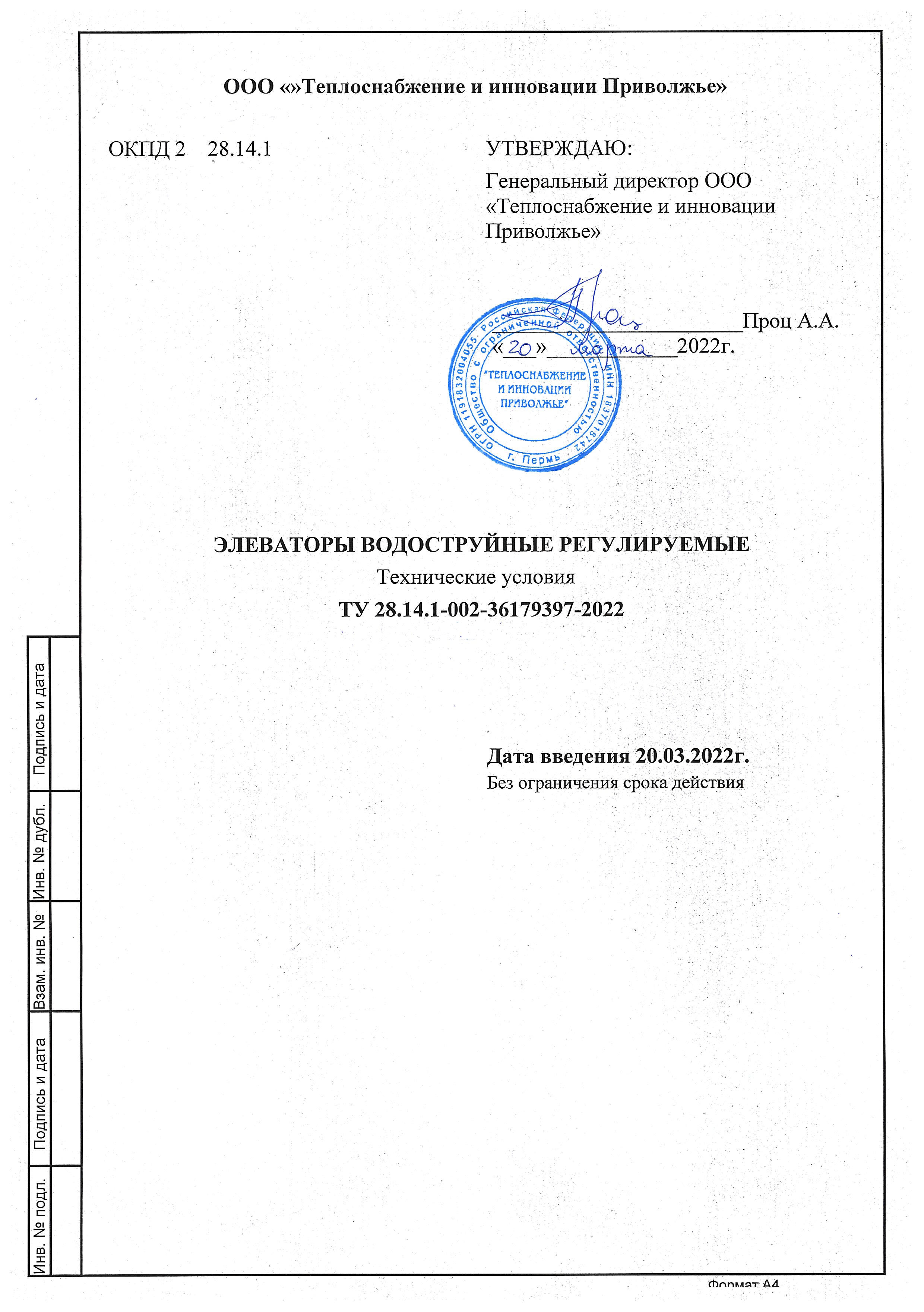

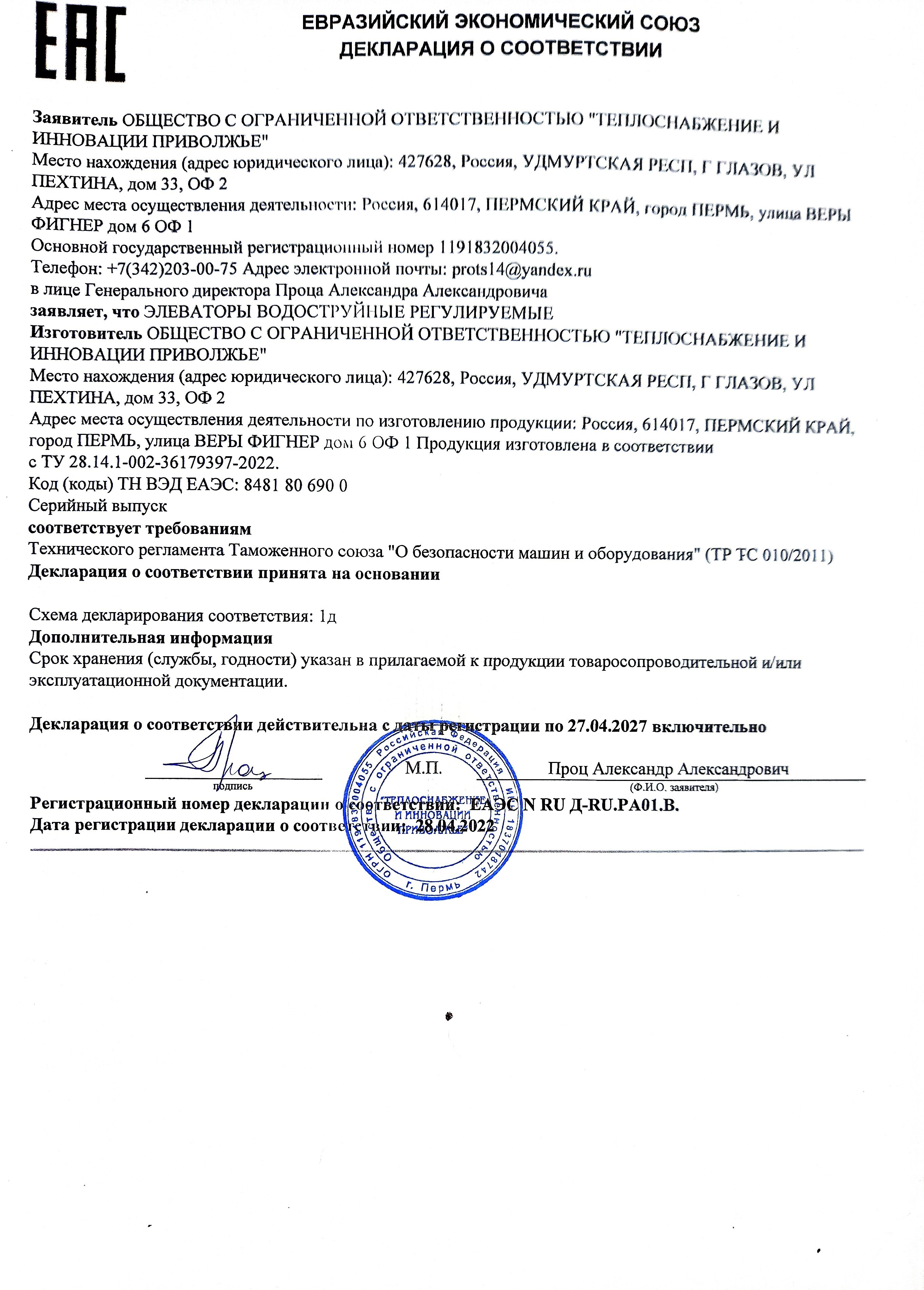

ООО "ТСИ Приволжье" производит регулируемый водоструйный элеватор по собственным техническим условиям ТУ 28.14.1-002-36179397-2022 (Патент RU226877U1 "Струйный аппарат"). Данные технические условия соответствуют требованиям Технического Регламента Таможенного союза 010/2011 "О безопасности машин и оборудования".

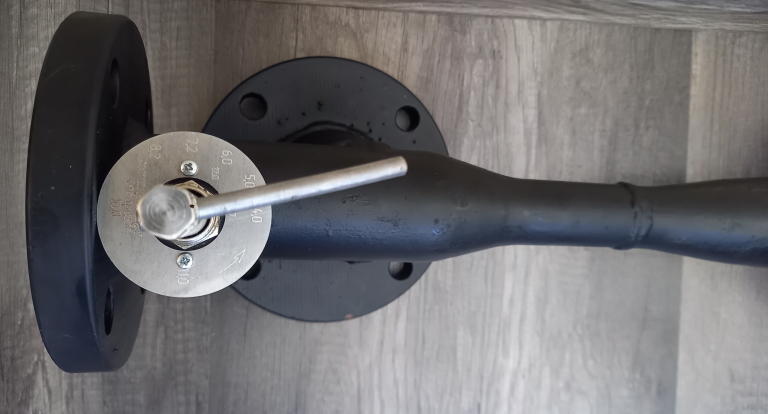

Регулируемый  водоструйный элеватор ЭВР-XX-X,X №X является трехходовым эжекционным насосом, конструкция которого во многом схожа с конструкцией всем известного нерегулируемого водоструйного элеватора типа ВТИ «МОСЭНЕРГО», установленного в подавляющем большинстве тепловых пунктов зданий на постсоветском пространстве. Главным отличием ЭВР от нерегулируемого элеватора является наличие регулируемого сопла, которое позволяет производить как качественное, так и количественное регулирование теплоносителя и ,тем самым, экономить тепловую энергию в здании.

Назначение: Водоструйные регулирующие элеваторы ЭВР предназначены для применения в тепловых пунктах зданий для осуществления регулирования расхода и температуры теплоносителя  в системе теплопотребления, с целью экономии тепловой энергии и создания комфортных температурных условий в помещениях.

Рабочие среды: вода с температурой до 135 С⁰ (до 150С⁰ по согласованию с заказчиком), водные растворы пропиленгликоля с концентрацией до 60% и другие негорючие, взрывобезопасные, нетоксичные, химически нейтральные к используемым в ЭВР материалам, сходные по вязкости и совместимые с используемыми материалами ЭВР жидкости, сходные по вязкости и совместимые с материалами внутренней части корпуса. Максимальное рабочее давление регулируемой среды - 1,6 МПа.

Материалы комплектующих:

• Корпус элеватора, сопла:  сталь 10, 20, 3СП, 3ПС, 22ГЮ и другие углеродистые стали по ГОСТ 1050;
• Корпус дроселльной иглы: сталь 10, 20, 3СП, 3ПС, 22ГЮ и другие углеродистые стали по ГОСТ 1050;
• Регулирующая ручка, дроссельная игла:  сталь 12Х18Н10Т или аналогичная нержавеющая сталь по ГОСТ 5632
• Уплотнение сальникового узла: кольцо резиновое ГОСТ 9833-73, втулка уплотнительная, шайба сталь 12Х18Н10Т или аналогичная нержавеющая сталь по ГОСТ 5632, втулка поджимная капролон (Полиамид—6 блочный, ПА—6 блочный).
• По согласованию с заказчиком возможно исполнение ЭВР из других материалов.

Условия эксплуатации:

• окружающая среда - воздух;
• температура окружающей среды от +5 до +60 °С;
• относительная влажность воздуха до 85% при температуре плюс 25°С;
• атмосферное давление: от 84,0 до 106,6 кПа;
• температура регулируемого теплоносителя до 150 °С;
• Расчетный срок службы 10 лет

Подобрать регулируемый водоструйный элеватор  Вы можете при помощи таблиц 1,2, размещенных ниже.

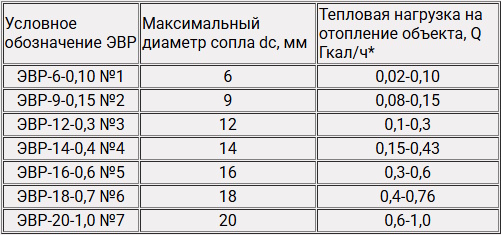

Таблица 1.Основной модельный ряд ЭВР

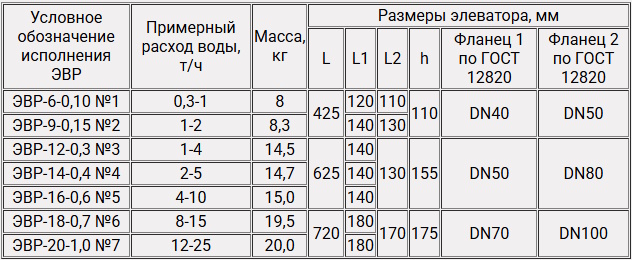

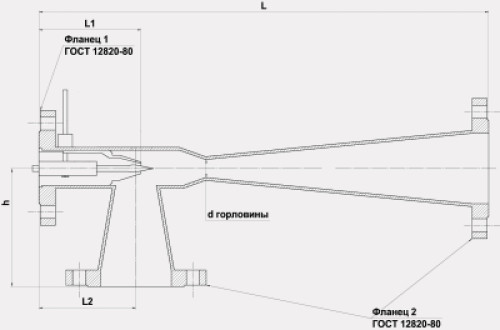

Таблица 2.Габаритные и присоединительные размеры ЭВР

*Примечания:

1. Рекомендовано производить  выбор № элеватора ЭВР (в соответствии с таблицей 1), совпадающий с номером существующего нерегулируемого водоструйного элеватора типа ВТИ «МОСЭНЕРГО», 40с10бк, вместо которого устанавливается данный ЭВР.
2. Максимальный диаметр сопла dc, мм указан для максимальной тепловой нагрузки из указанного диапазона для соответствующего типоразмера ЭВР
3. Максимальная тепловая нагрузка системы отопления, приведенная в таблице 1, рассчитана для перепада давления перед элеваторм 2,3кг/см2 и перепадом температур в 60гр.
4. Заказать регулируемый водоструйный элеватор  Вы можете по телефону +7(342)203-00-75 либо напишите нам запрос на  электронную почту mail@tsi-perm.ru.
